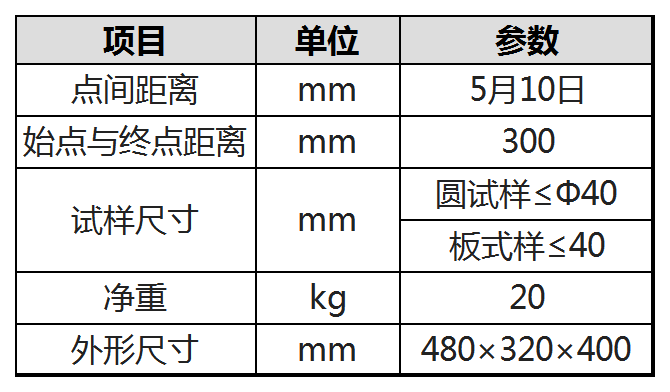

一、結構

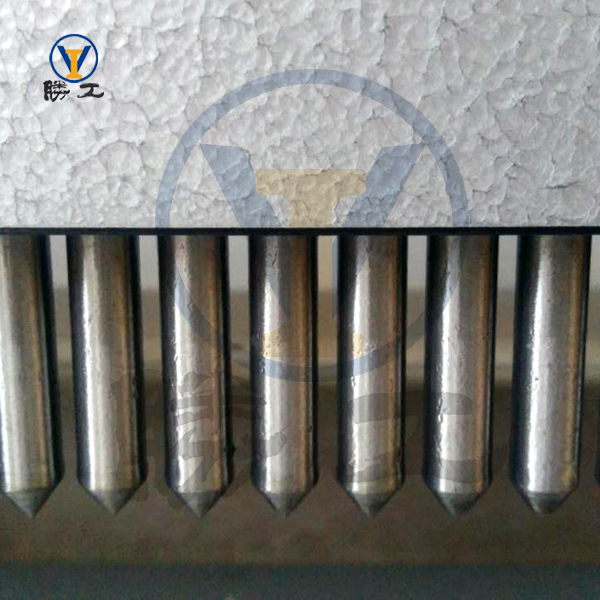

主要部件有底座、工作臺兩組凸輪、分距齒條、刻針、夾緊裝置等部件組成。

二、使用說明

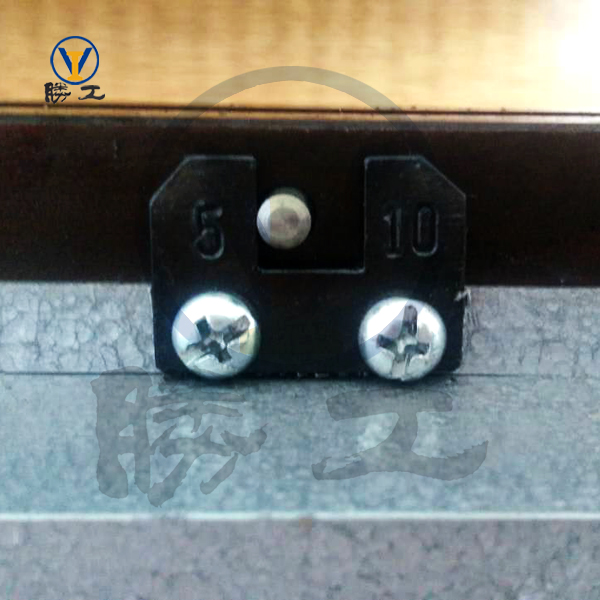

使用時標距儀應置放在牢固的平臺上。將試樣放在工作臺的“V”形槽內用滾花螺栓夾緊，然后搖動手柄，使刻針于最高位置，針尖距試樣的表面約15毫米。扭動調距盤，調正5或10的試樣標距，對準試樣左端第一點，連續搖動手柄，便可完成試樣標距。

三、注意事項

1.工作時應均勻搖動手柄，防止猛搖和反向搖轉，以免損壞機件。

2.當工作臺自右向左移動到終點時，將刻針搖起，抬起托桿，向右推動工作臺時要輕推，防止碰壞刻針和齒尖。

3.標距儀各油孔部位要及時加油潤滑，可延長使用壽命。

4.標距儀每次使用完后，工作臺要清理干凈后涂防銹油，放置于干燥處，謹防生銹。
