本方案適用于對電子萬能試驗機進行技術改造。整套方案集試驗機伺服自動控制、自動測量、數據采集、屏幕顯示、試驗結果處理為一體，以傳統試驗機主機結構為平臺，由試驗機制造廠商直接策劃并負責技術的組織和實施，具有專業性好、可靠性高、升級簡易等特點，并可隨著試驗機測控技術的發展而不斷充實完善。

一、總體說明：

      改造后的試驗機主要具有如下主要功能：

a、用試驗機行業成熟技術，配置全數字伺服控制器、WinWAW測控軟件等，實現多種模式的PID閉環控制，完成試驗過程的自動控制、自動測量等功能；

b、測控軟件系統自動進行數據處理，處理方法滿足GB228-2021《室溫金屬材料拉伸試驗方法》等標準要求，同時滿足試驗人員進行試驗分析及進行特殊試驗方法、試驗數據的處理要求。

c、保留試驗機主機，配置伺服控制器及測量系統；

d、控制器為3路高精度24位A/D轉換通道，采樣頻率標準50Hz；

e、控制器特點

1.   該控制器采用32位高速ARM芯片作為主控芯片，具有較高的運算速度和數據處理能力，能夠在短時間內實現從數據采集、PID運算、網絡通訊到輸出控制的整個控制過程，從而實現對試驗機的精確閉環控制；

2.   該控制器支持遠程固件升級,實現更多定制功能；

1) 100Hz），有效分辨率可達1/500000，數字可調增益，每個傳感器支持多點修正；

2) 3路正交編碼數字輸入通道，1路采用10M/Bit光耦輸入用于差分拉線編碼器或伺服電機編碼器采集，另外2路用于大變形接口；

3) 8路數字量輸入端口，可配置為限位急停等功能，并可搭配專用手控盒實現更多外部功能。

3.   輸出通道：

1) 1路SWP輸出，0-1Mhz，用于伺服電機轉速控制，可配置為雙路，同時控制2個電機；

2) 1路PNM輸出，精確脈沖輸出，支持開環運動控制（斜波、正弦波等）；

3) 6路DO輸出，RS422差分輸出。

4.   網絡通訊：

1) USB2.0： 與計算機、筆記本高速通訊，工業級防干擾設計，驅動支持任意windows操作系統；

2) WIFI：802.11 b/g/n，可以win10平板直接互聯；

3) 工業以太網接口：10/100Mbps速率；

4) 工業RS485接口：支持MODBUS與HMI互聯。

5.   數據保存：對已調試完成的測控參數，本控制器會自動保存，并且不會因?yàn)橛脩綦S意更換電腦而丟失已調試完成的測控參數（非實驗數據）。

三、軟件系統

1、本測控軟件具有界面美觀、功能強大、操作簡便等特點，完全支持win XP/win7/8/10等操作系統下的多語言隨時切換使用；

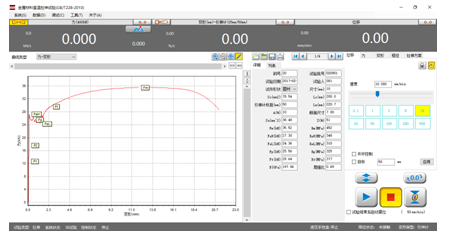

2、本測控軟件實時記錄，并動態顯示：力-時間、變形-時間、位移-時間、力-變形、力-位移、應力-應變等試驗曲線，支持多圖顯示，并可隨時切換查看；

3、采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時能自動計算彈性模量、屈服強度、非比例伸長應力等（試驗方法不同，分析的數據也會不同），在自動分析的基礎上，還可以人工干修正分析結果，提高分析的準確性；

4、本測控軟件可實現多軸控制：一套測控軟件可以實現多軸協調加載；

5、采用標準數據庫管理試驗數據，自動保存試驗數據和曲線，并提供聯網數據接口；

6、本測控軟件為用戶提供多種報表打印接口和報表打印模板，用戶也可以采用EXCEL表格形式來編輯和打印報表，還支持報表的批量打印功能；

7、本測控軟件可設定試驗力超量程保護措施，為用戶設定安全的試驗環境；

8、  本測控軟件采用開放式的試驗標準配置模式，標配的軟件涵有GB/T228.1-2021、GB/T1040-2008等幾十種試驗標準，用戶也可以方便地增加各種試驗標準。

四、改造后設備主要技術指標：

1、最大試驗力：原試驗機最大量程；

2、試驗力測量范圍：0.4%—100%；

3、試驗力示值精度：±0.5%；

4、變形測量分辨率：0.001 mm；

5、位移示值相對誤差：±0.5%。
