1 簡介

       臥式松弛試驗機比立式松弛試驗機操作位置方便，便于高精度測量，深受用戶歡迎。

       本試驗機專用于預應力混凝土用鋼絞線應力松弛試驗，也可用于刻痕鋼絲、鍍鋅鋼絲的應力松弛試驗，可以嚴格按照國家標準GB/T5224-2003《預應力混凝土用鋼絞線》中，應力松弛部分相關規定對鋼絞線、預應力鋼絲等進行質量檢測。可以應用于線材生產廠、公路建設、建工質檢站等單位，進行質量檢測和科學研究使用。

2 方案描述

       該機為機械、電氣、計算機一體化產品。由試驗機主機、標定裝置、F040控制器、位移數字采集系統、溫度記錄系統、計算機系統幾部分組成。

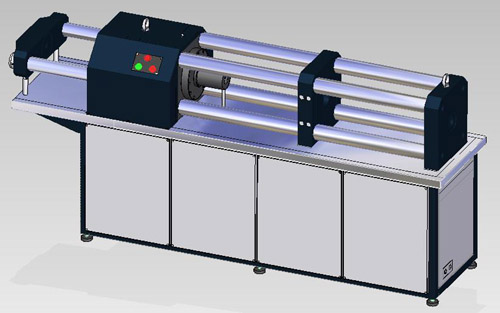

       主機采用四支柱臥式框架結構，伺服電機-減速機-同步帶-滾珠絲杠組成加載機構。標定裝置由二支柱、固定梁、專用升降臺等組成。

       F040控制器置于主機內部，控制伺服驅動系統，并接受計算機和主機上控制盒的控制。二套磁力表座、數字千分表、高速數字采集卡組成變形信號采集系統，向計算機提供實時位移信號。高精度溫度記錄儀向計算機提供實時環境溫度數字信號。

       計算機連接F040控制器、位移數字采集系統、溫度采集系統。計算機可實現位移閉環控制功能。用戶可通過計算機上的專用試驗軟件控制試驗全過程，可完成機械加載初始拉力，按預設時間保持拉力，實時檢測并全程保持總變形不變，按預設時刻記錄松弛應力變化，直至完成試驗全過程。

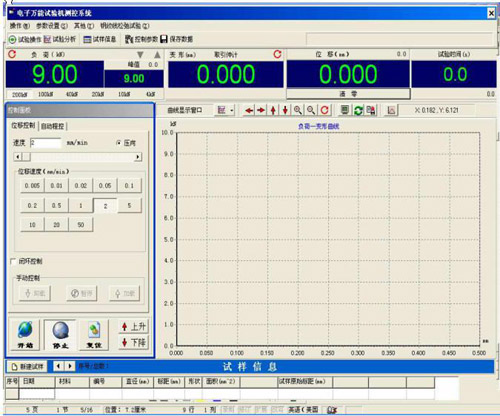

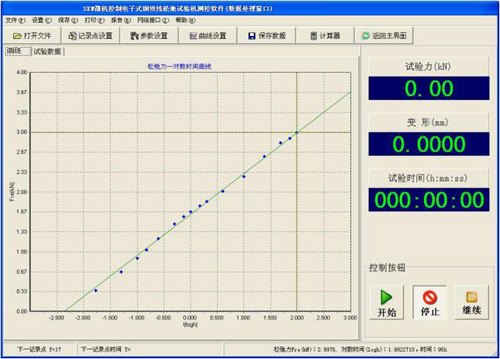

       專用試驗軟件可實時屏幕顯示試驗力，繪制試驗曲線，推算1000小時松弛力并生成打印報告文件。操作軟件適用于Windows系列操作系統。實時顯示試驗力、變形、時間、試驗曲線。具備多曲線切換功能，如：“松弛力—對數時間” 、“松弛率—對數時間”等曲線可隨意切換。采用對試驗數據的線性回歸分析方法對試驗數據進行推算，如：根據前 100h 的試驗數據推算 1000h 的應力松弛性能。

3 主要技術指標

 1 最大試驗力               　500kN

 2 試驗力測量范圍            10 kN～ 500kN

 3 試驗力準確度                優于示值的±1%

 4 試驗力分辨力               15N

 5 最大松弛試驗空間         2000mm（不含拉伸行程）

 6 夾頭位移分辨率            0.001mm

 7 拉伸行程                     100mm

 8 數字千分表                  量程10mm、分辨率0.001mm

 9 試驗力示值相對誤差    ±1%

10 溫度分辨率                 0.1°C

11 主機外形                    2485（長）×625（寬）×1210（高）

4 系統標準配置清單

 1 試驗機主機            勝工專有技術生產                 1臺

 2  標定裝置               勝工專有技術生產                1套

 3  控制系統               F040控制器                          1套

 4  數字千分表            成都遠恒                              2只

 5 負荷傳感器             世銓                                     1只

 6 伺服電機                松下                                     1臺

 7 伺服系統                松下                                     1套

 8 滾珠絲杠副             濟寧博特                              1套

 9 試驗軟件                勝工專有技術生產                 1套

 10鋼絞線附具           Φ15.2                                   1套

 11 計算機                 聯想商用品牌機                    1臺

 12 打印機                 HP A4噴墨打印機                 1臺

 13  計算機桌                                                         1臺

 14  隨機工具                                                         1套
