1 簡介
微機控制電液伺服彎曲試驗機主要適用于各軋鋼廠、中厚板廠、鋼鐵研究院所、造船業及鍋爐業等對于板材、棒材、管材彎曲性能的檢測試驗,因其工作效率高,深受廣大用戶歡迎,特別是各軋鋼廠檢驗部門的青睞。
檢測標準執行GB/T232-2010《金屬材料彎曲試驗方法》中的相關條款,檢測螺紋鋼、圓鋼、板材、焊接板材等在規定彎曲角度下板材毛坯面裂紋情況。
計算機電液伺服控制方式施加彎曲力;彎曲試驗只需輸入試樣的參數及彎曲角度,試驗機自動調整支滾間距,精確定位,一鍵操作即可完成整個試驗 ,試驗中屏幕實時顯示彎曲角度、彎曲位移、彎曲力等;能完成材料的V型、U型等試驗;可繪制角度-位移等曲線,自動打印試驗報告;可連續做彎曲試驗,也可根據用戶要求進行擴展試驗。
2 方案描述
整機由主機、液壓源系統、電氣測控系統、軟件系統組成.
2.1 主機
主機采用三缸八柱,結構緊湊;軸向彎曲油缸安裝在垂直四立柱框架上端橫梁內,安裝在水平框架兩側的兩個支撐油缸與彎曲支座相連接,具有自動調整支點距離、支撐試樣彎曲力的功能;
由微機電液伺服閉環控制垂向壓頭位移速度,自動計算彎曲角度,屏幕顯示彎曲角度及彎曲力。
框架下橫梁設計有清掃孔,接料裝置,試件彎曲后抖落的氧化皮掉入機器下部收集盤中;主機設有防護裝置。
通過微機電液伺服控制方式施加彎曲力,采用輪輻式負荷傳感器實時測量采集彎曲力。
2.2 液壓系統
液壓系統為負載適應型進油節流調速系統。
油箱內的液壓油通過電機帶動高壓油泵進入油路,流經單向閥、10μ高壓濾油器、閥組、管路等首先進入水平油缸,計算機發出控制信號,通過位移閉環控制調整彎曲支座水平距離,同理,液壓油進入垂直油缸,控制垂向油缸的位移,從而控制彎曲角度的大小。
2.3 控制系統
(1)實時測量與顯示;實現了Windows系統下的實時采集與控制;實現了精確定時,高速采樣;
(2)軟件操作便捷,具備試驗參數的計算機存儲、設定等功能,調零、標定等操作都從軟件上進行,各參數可方便的進行存儲;
(3)具有試驗過程控制模式智能設置系統,提供給專業用戶自動程控編程器。用戶可以根據實際需要,按照規則靈活組合多種控制方式及控制速度,編制適合自己需要的控制程序。測控軟件會自動按照用戶設置自動控制試驗過程。
(4)采用人機交互方式分析數據。處理方法滿足應用廣泛的《GB/T232-2010金屬材料彎曲試驗方法》要求,提高試驗準確度;
(5)可成批錄入試樣信息,試驗順序可任意選擇;
(6)可繪制并打印試驗報告。
2.4 安全保護裝置
當試驗力超過最大試驗力的2%-5%時,過載保護,系統卸荷。
2.5 其他
裝調試工具,密封件,使用說明書,合格證,裝箱單等見隨機技術文件。

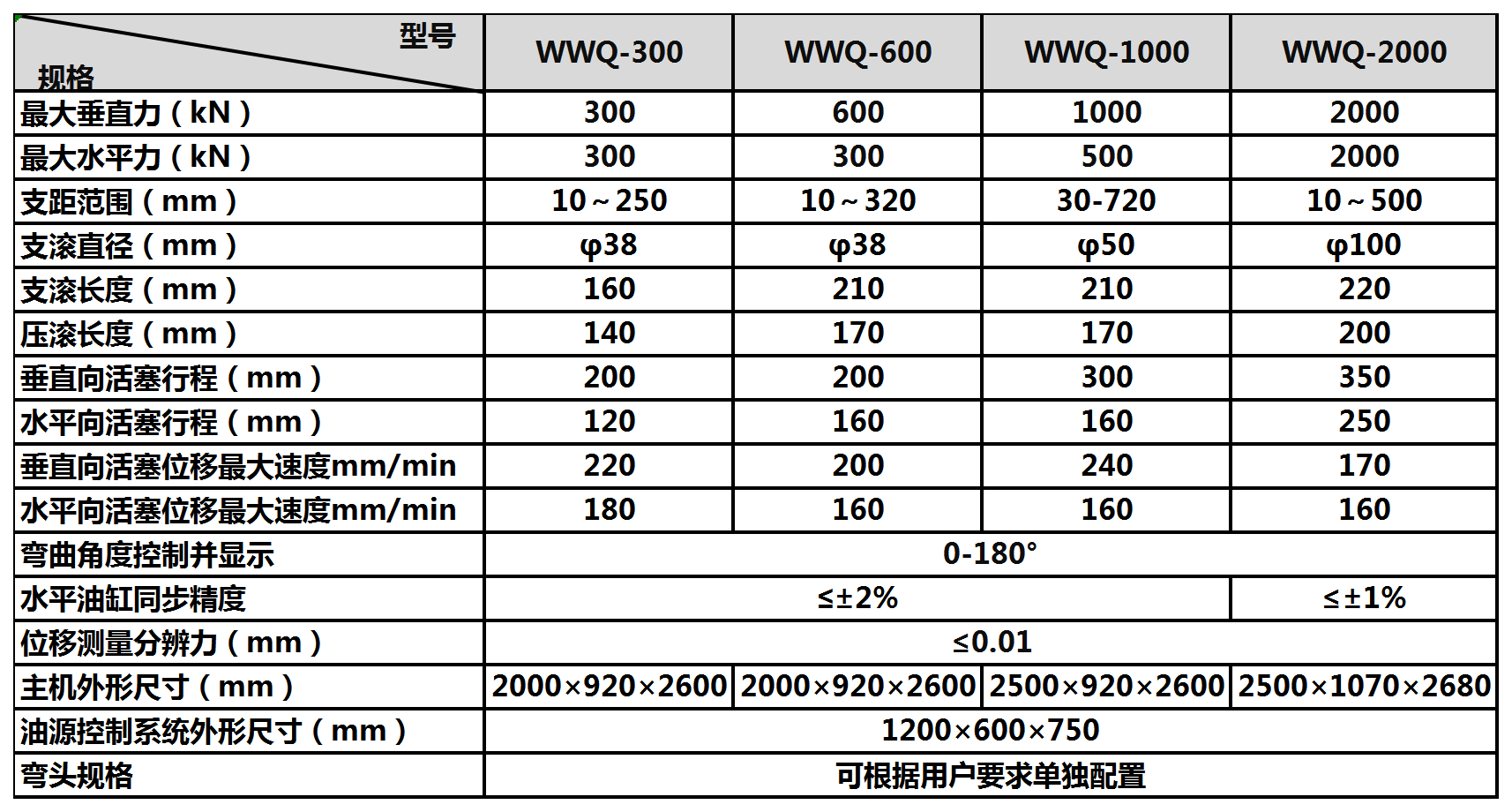

3 主要性能技術指標
