YJW-40B/50B鋼筋彎曲/反彎試驗機采用液壓缸驅動,用手動閥來控制液壓缸動作方向,操作簡單方便,工作效率高,主要適用于建筑用熱軋帶肋鋼筋的抗彎試驗,用來檢測熱軋帶肋鋼筋原材和焊接點的抗彎性能,是冶金部門、科研機構、質檢部門及有關企業進行材料性能檢驗和研究的常用設備。滿足國家標準GB/T 232-1999《金屬材料 彎曲試驗方法》、GB 1499.2-2007《鋼筋混凝土用鋼 第2部分 熱軋帶肋鋼筋》以及冶金部標準YB/T 5126-2003《鋼筋混凝土用鋼筋 彎曲和反向彎曲試驗方法》。
一、 設備主要結構及功能特點:
主機結構示意圖
1、 試驗設備主要由工作平臺、液壓泵站、液壓工程缸、機架殼體、彎曲壓頭(彎心)、彎曲滑塊機構及調整裝置等組成。并設有試樣取出及安全防護裝置。
2、 工作平臺:為鋼筋彎曲工作平臺,且是工程缸安裝平臺,其為整體受力關鍵部件。采用整體鋼板再焊加強鋼板而成,受力狀況好。
3、 液壓工程缸:采用標準工程液壓缸,體積小,出力大,為彎曲鋼筋提供足夠的力??刂崎y采用國內知名廠家的手動控制閥,可靠性得到保證,且操作方便。
4、 機架:機架骨架部分由型材焊接而成,結構設計合理,符合操作者習慣。面板等部分為鈑金結構,拆裝方便,表面噴塑處理,外觀整齊美觀。并配有廢鐵渣回收漏斗,方便用戶清理設備。
5、 液壓泵站:液壓泵站主要由油箱、油泵電機組、管路、液壓閥及安裝閥塊等組成。其中主要液壓元器件均采用國內知名品牌,充分保證了液壓系統的可靠性與穩定性。最大流量7l/min,額定壓力20MPa。配置安全閥。
6、 彎曲壓頭(彎心):壓頭(彎心)通過連接塊裝在油缸的活塞桿上;采用高強度材料加工而成,并經熱處理之后,經久耐用,不易損壞。
7、 彎曲滑塊機構及調整裝置:彎曲滑塊機構由滑塊、滑塊座、耳軸、耳軸座等組成。滑塊采用高強度材料加工并熱處理而成,運動部件采用耐磨材料加工,經久耐用。并帶有指示裝置,操作者可以根據試驗要求,通過轉動手輪,方便而準確地設定兩滑塊座之間的距離。
8、 電氣系統:電氣元器件均采用知名企業生產,保證了設備的可靠性穩定性。
二、 主要配置:
1、 整機 1臺
2、 彎曲壓頭 可選配
3、 彎曲滑塊 1套
4、 隨機資料、工具 1套

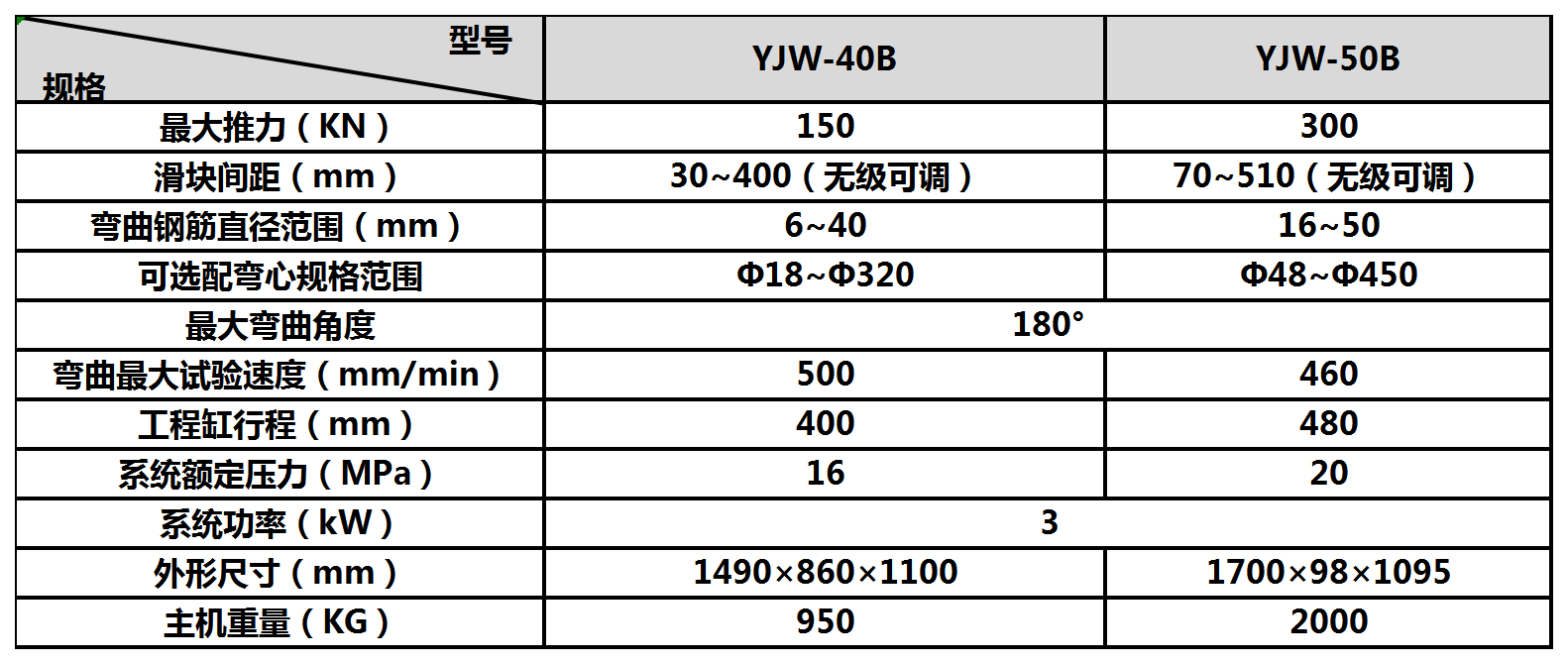

三、主要技術指標
