一、功能及結構簡述
微機控制電液伺服壓力試驗機F系列主要用于混凝土試件、混凝土結構件的抗壓強度試驗,也用于金屬材料及金屬結構件的抗壓強度試驗。本試驗機可根據試驗要求繪制時間-試驗力,時間-位移,位移-試驗力曲線并自動處理試驗數據。
★主機
主機采用油缸下置式、四立柱框架式結構,機架剛度強度強,變形小,試驗空間無級可調,方便不同高度的試驗需求。橫梁通過安裝其上的螺母與四根絲杠相連,四根絲杠下端安裝在底座上,并用螺母緊固,從而形成了受力機構。通過安裝在橫梁上的電機正反轉帶動鏈輪旋轉,從而帶動螺母旋轉,實現了橫梁的上下移動,使試驗空間可以方便的調整。上壓板固定在橫梁上。油缸及活塞固定在底座的中央,活塞上安裝有工作臺,下壓板通過車輪與導軌相連,這樣可輕松實現大型試樣的放置。油缸、活塞是主機的主要部分,他們的接觸面經過精密加工,使其保持一定的配合間隙和適當?shù)挠湍?,活塞能夠自由移動,而將摩擦減到最低。

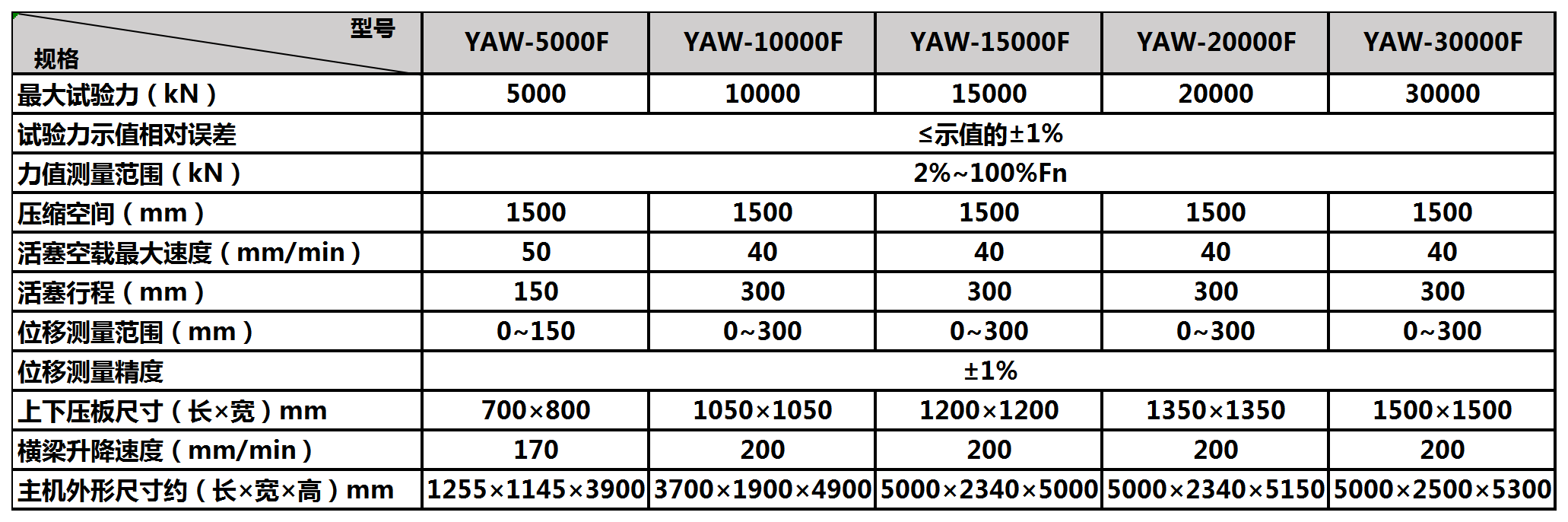

★主要技術指標
