一.功能及結構簡述
⊙ YAW-3000A微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗,例如:水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
⊙ 該試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、油壓傳感器測力、電液伺服控制系統自動控制試驗進程,微機屏幕顯示試驗數據及曲線,可進行數據處理、儲存及打印。
⊙ 主機采用油缸下置移動式橫梁主機,移動式橫梁可在一定范圍內任意調整試驗空間。主機部分主要由橫梁、絲杠、工作臺、小車四部分組成。橫梁由二絲杠支撐在底座上,由螺帽加以緊固構成加荷框架;橫梁上裝有球面座,上壓盤裝在球面座上,加荷時可根據試件形狀自動調整方向,使試件受力均勻;橫梁上裝有調整電機,由電機帶動蝸桿,蝸桿帶動蝸輪,再由蝸輪帶動絲母旋轉,絲母帶動橫梁上下移動,從而調整試驗空間;橫梁中裝有彈簧,支撐起橫梁的重量,消除掉絲母螺紋與絲杠螺紋豎直方向上的間隙,使試驗可靠,數據準確;油缸及活塞是主機的主要部分,它們的接觸表面經過了精密加工,保持一定的配合間隙和適當?shù)挠湍?,當油泵送來的高壓油進入油缸后,托著活塞連同小車、下壓盤等上升,使負荷逐漸作用在試樣上;下壓盤裝在小車上,小車可在軌道上來回移動,裝卸試件均可推拉出小車。
⊙ 液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動的高壓齒輪泵進入油路,流經單向閥、高精度高壓濾油器、壓差閥組、伺服閥,進入油缸。計算機發出控制信號到伺服閥,控制伺服閥的開口和方向,從而控制進入油缸的流量,實現等速試驗力、相對位移等的控制。

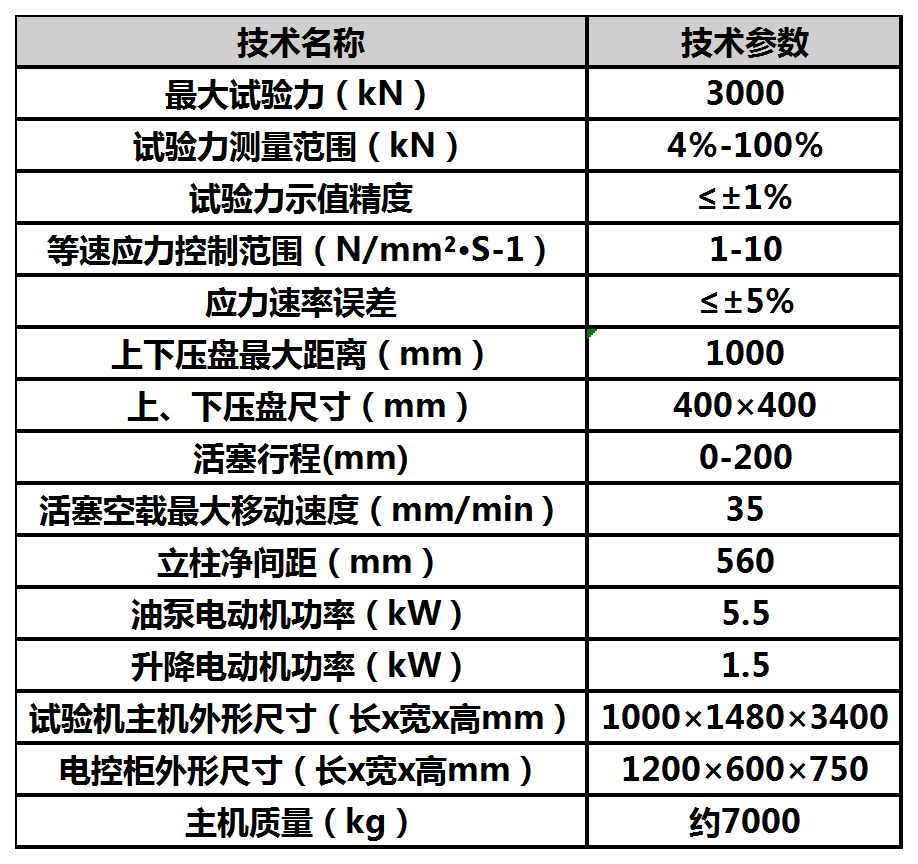

二、主要技術參數
