一、 名稱:微機控制杯突試驗機
二、 型號: GBW-60B

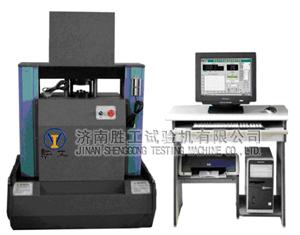

※設備實際外觀顏色可能與圖片顏色略有不同
三、性能特點
本機是對金屬薄板和帶材料進行延展性試驗的專用設備,也是目前國內評定金屬材料塑性變形性能的唯一設備,標準符合國標GB/4156-2007《金屬材料 薄板和薄帶埃里克森杯突試驗方法》,檢驗各種金屬板材的各項異性。
該產品其主要特點是杯突值的精度提高到0.001mm,主加載試驗力的控制測量精度也大幅度提高到了1N,另外,主試驗力的加載速度為等速率控制,我們?cè)谠透?、手?dòng)送油閥加力的基礎上,改為伺服控制,恒速率加載,從而大大提高了本機器的控制精度,改手動液壓加載為電控機械式加載,改液壓傳感器為輪輻式傳感器,提高了主試驗力的測試精度和控制試樣的破裂準確度,同時我們還選用了高精度的編碼器來測量杯突值,從測試精度上來講,能保證小數點后兩位的準確度。從操控性方面,GBW-60B型實現了歷史性突破,整個試驗過程實現了閉環控制恒速率加載,實驗過程實現了可變速。
配有攝像頭,可以通過視頻回放功能更準確的確定出現裂縫瞬間的杯突值.試驗數據計算機顯示,并有峰值記憶功能,即最大沖壓力、杯突值等,實現試驗結果的報表、存儲、批次、曲線繪制等,變形高度自動記憶,一次試驗結束可自動恢復到待試驗狀態。
四、主要技術參數
1、 板材厚度:0.1~2mm(板材厚度越薄,對試驗機的要求越高,我公司杯突試驗機可實現超薄板材的試驗)
2、 板材寬度:100mm;
3、 沖頭行程:60mm;
4、 加緊活塞行程:50mm;
5、 沖壓負荷:60kNmax。(輪輻傳感器直接測力,根據客戶材料的沖壓力,選配最大沖壓負荷)
6、 最大夾緊負荷:25kN。(可調整;輪輻傳感器直接測力)
7、 杯突值分辨率:0.01mm
8、 試驗力測量精度:±1%(內控±0.3%)
9、 變形測量準確度:±0.02mm
10、
10.1 調節范圍: 0.05 mm/min~200mm/min(無級調速)
10.2 示值相對誤差:±0.5%
10.3 勻試驗力速率、勻變形速率控制范圍:0.01%~10%FS/S
10.4 勻試驗力速率、勻變形速率控制誤差:±0.5%
10.5 恒試驗力、恒變形控制范圍:0.5%~100%FS
10.6 恒試驗力、恒變形控制誤差:小于10%FS時為設定值的±1%,大于10%FS時為設定值的±0.1%
11、 杯突試驗?zāi)>咭?guī)格:
●標準沖頭球:φ20±0.05mm
●標準墊??讖剑害?/span>33±0.1mm
●標準固定??讖剑害?/span>27±0.05mm
12、 特殊定貨可提供非標模具。符合美標、歐標等國際標準的杯突試驗機。
13、 液壓油:N46號液壓油(一般加油站可購到)。
14、 主機外形尺寸:700×360×1500(mm)
15、 電源AC380V。
16、 重量500Kg。
17、本機可一機多用,用戶特殊訂貨可以完成沖杯以及凸耳試驗。
18、 試驗力
18.1 最大試驗力:60KN
18.2 有效測力范圍: 0.4%-100%FS(240N-60KN)
18.3 分辨力: 1/300000
18.4 示值相對誤差:±0.5%
五、標準配置
1、門式主機一臺,包括:
● 高精度低噪音滾珠絲杠。(臺灣ABBA)
● 交流伺服調速系統及交流伺服電機。(日本松下)
● 高精度拉線編碼器一只。(日本歐姆龍)
● 高精度力值復合傳感器。(美國世銓)
2、聯想商務電腦一臺,惠普彩色激光打印機一臺。(2G內存、500G硬盤、21寸液晶顯示器)
3、我公司自有知識產權的液壓夾緊及控制系統一套。
4、標準杯突試驗?zāi)>咭惶?,包括:沖頭1個、墊模1個、固定模1個。
支持USB數據線,將攝像頭直接連接到電腦的USB接口上就可以往電腦上存儲視頻信息。
